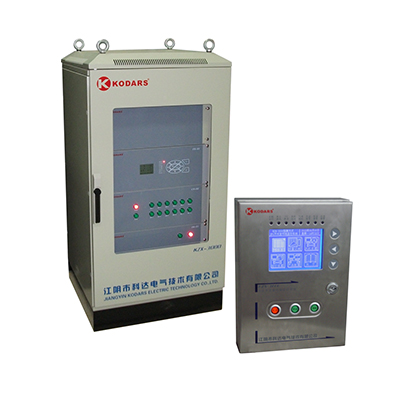

KZX-3000型激光式SF6開關室環境在線監測裝置

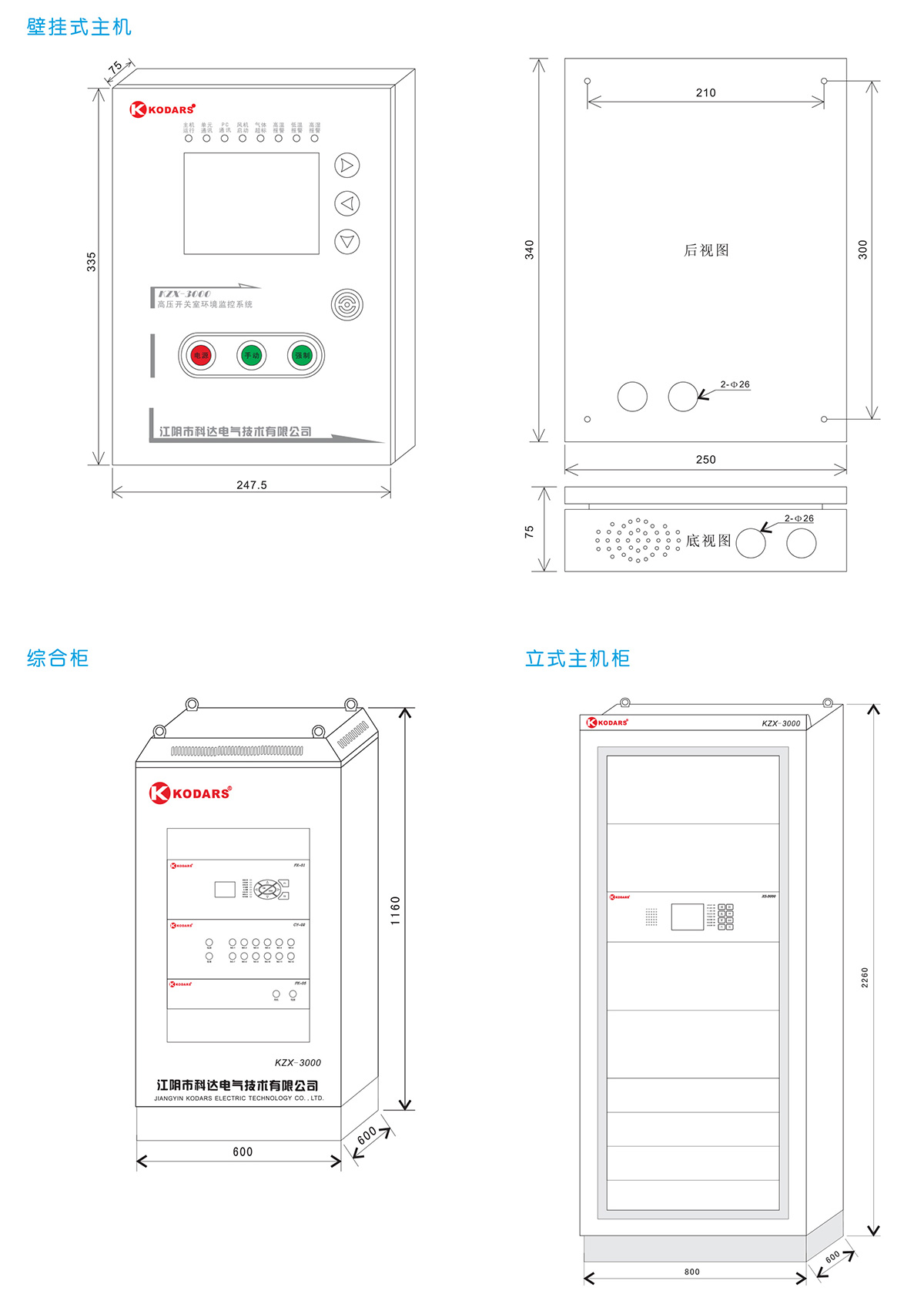

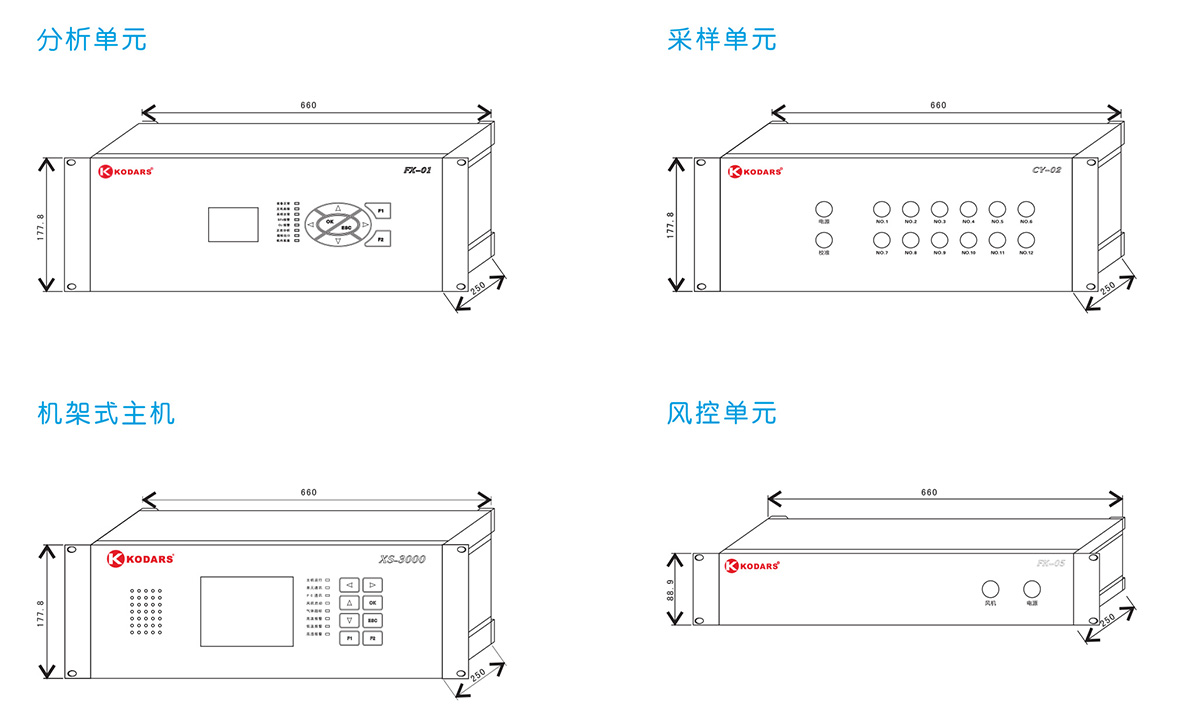

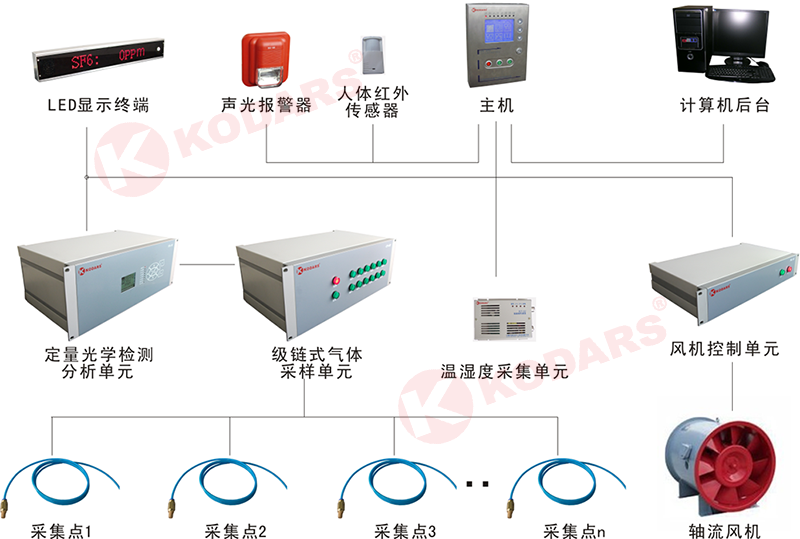

KZX-3000型激光式SF6開關室環境監控系統是由四大模塊構成，運用激光技術、主動取樣方式實現對空氣中所含3F6氣體的檢測，四大模塊分別是監控主機模塊、SF6氣體激光監測模塊，氣體采樣模塊和風機控制模塊；以氧氣監測模塊，溫濕度監測模塊等為輔助，可實時檢測SF6、環境溫濕度、氧氣含量等，可以控制風機、空調等的開關等。系統自動記錄各種報警數據與實時數據，并按照設定的方式控制風機等；能根據各種應用場合的具體要求進行靈活配置的智能型采集系統；并可提供與遠端通信裝置的接口,實現遙控、遙測、遙信等功能。
KZX-3000型激光式SF6開關室環境監控系統運用現代激光監測技術，與原來的電化學式、高壓放電式、超聲波式相比，具有的度，精度等級可達ppm級，可以作為監測六氟化硫GIS開關的前端元件，使六氟化硫GIS開關室的環境可視化。
SF6激光式氣體檢測技術與其他SF6常規測量技術的比較：
1.放電法：即在兩個金屬鈀電極之間通過高壓放電，檢測二氧化硫含量，間接判斷SF6是否泄漏，準確性不高，受環境影響大，連續使用壽命極短。
2.聲波檢測法：通過管路采樣，因為不同種類的氣體的分子量不同，所以通過判斷被抽取氣體的速來判斷氣體含量，檢測靈敏度低，并只能在環境背景氣體簡單的場合應用，僅1000ppm量級。
3.半導體傳感器檢測：采用負離子捕捉原 理，但對制冷劑也較為敏感。
4.紫外線電離法：此方法檢測精度較高，但連續檢測時間不宜大于四小時。
5.紅外成像檢測技術：通過紅外輻射作用于泄漏點，利用紅外外成像技術在顯示器上觀察泄漏氣體變動，判斷有無泄漏產生，這種方法是可遠距離非接觸檢測，但其價格昂貴，且無法實現定量檢測。
激光檢測技術測量原理
KZX-3000型激光式SF6開關室環境監控系統開創了工業氣體測量的新領域，通過的固態激光技術、光學解決方案和光譜學等獨特技術，該監測系統不受任何環境（溫度、濕度、壓力）、交叉背景氣體的影響。
KZX-3000型激光式SF6開關室環境監控系統是光學測試儀器，采用單線光譜技術，從溫度固定的激光器發射激光到發射器方向相對的激光接收器上。接收器接收通過吸收介質后的單線光譜激光，通過光譜分析，使得在所得吸收線波長內無其它氣體的吸收線，然后通過調整激光器的溫度和激勵電流，將激光器頻率調整對應到氣體的單吸收線，激光掃描光譜寬度相應調整到比被測氣體單吸收線光譜寬度更窄，通過調整激光器電流，吸收線即被掃描出來。在激光掃描發射期間，接受單元探測到的光強度將發生變化，且此變化僅僅來自于激光器和接收器之間光通道內被測氣體分子對光線強度的吸收，探測到的單吸收線的形狀和尺寸用來計算發射器和接收器之間的氣體含量。其它氣體的吸收線不會出現在所選波長范圍內，因此不會對單吸收線產生干擾，從而進行氣體含量的測量。
本檢測裝置在單吸收線波段內，通過檢測SF6對光波的吸收，實現SF6的在線檢測。
根據朗伯-比爾定律
由上式可以得出SF6濃度與檢測到的吸收光強的對數成線性關系，因此可采用標準濃度對系統進行標定，確定不同的系數，得到SF6濃度與接收光強對數的線性方程式。
-
3.1.主機功能：
3.1.1
顯示面板為LCD大屏幕液晶中文顯示，能夠顯示環境中SF6、O2氣體含量及其他各種參數功能：
a.輪流顯示開關室內各氣體監測點的六氟化硫、氧氣濃度值。
b.當氧氣濃度低于18%時（報警值可調），輸出觸點報警信號，并進行現場語音報警。
c.顯示風機上次啟動和停止的時間，工作人員可以根據該信息判斷在進入開關室前是否需要進行強制通風。
d.可以測量并顯示當前開關室內的溫度和濕度。
f.當有人體接近時，系統自動點亮液晶背景照明燈，在人員離開后40秒，液晶背景照明燈自動熄滅。
3.1.2
顯示氣體超標和故障報警，對于氣體超標和故 障報警信號，應采用報警音響加以區別，SF6、 O2氣體的報警參數、風機啟動濃度點可手動設 定，發生報警時，自動開啟風機和聲光語音報 警，報警信號可通過硬接點輸出。
3.1.3
系統可以語音提示通風，并在通風結束后播報當前開關室內的氧氣濃度和SF6氣體的含量狀況， 以提醒工作人員是否可以安全進入開關室。
3.1.4
應能對氣體定量分析單元、級鏈式氣體采樣單元、風機控制單元、溫濕度單元等進行連續自動巡檢或手動檢測。
3.1.5
海量數據存儲，報警事件自動記錄，自動更新。
-
3.2 氣體定量分析單元功能：
3.2.1
分析主機采用窄帶單光譜分析技術對采樣氣體進行分析，不受背景交叉氣體影響。
3.2.2
獨創的每天自動零點校準功能，自動克服漂移和誤報。
3.2.3
定量氣體分析單元，能準確實時的測量GIS室內所有區域的SF6、O2氣體濃度值，同時具有零氣自動標定功能。
-
3.3 級鏈式氣體釆樣單元：
3.3.1
級鏈式氣體釆樣單元應支持多級鏈式氣體釆樣單元的連接，以及定時采樣和手動釆樣功能。
3.3.2
釆樣氣管過濾裝置釆用不銹鋼金屬燒結材料， 孔徑為5um，能有效防止空氣中間的污染顆粒物污染分析主機核心部件，極大的延長了核心器件的使用壽命。
3.3.3
支持定時啟動、報警啟動、手動啟動、遠程啟動等功能。
-
3.4 風機控制單元
3.4.1
控制單元通過通訊方式與主機人機單元連接。
3.4.2
SF6氣體濃度超標（≥800ppm)或氧氣濃度過低（≤18%)時，控制風機啟動通風，且每次通風時間至少為15分鐘。當報警信號確認后自動啟動通風。
3.4.3
風機在停止狀態時，運行人員在室外按下強制按鈕，系統可以進行強制通風15分鐘。
-
3.5 其他功能：
3.5.1
氣體定量分析單元、釆樣單元內部均釆用高效 風冷卻散熱系統。
3.5.2
溫濕度測量單元精度等級：相對濕度±3%，溫度 ±2°。
3.5.3
紅外探測功能，系統可以探測到想要進入開關室的工作人員，并且在風機沒有工作時進行語音提示通風，直到人員離幵或者啟動風機為止。
-
系統主機：
SF6濃度檢測范圍：0~1500ppm，誤差小于10ppm
SF6濃度檢測小示值：1ppm
泄漏報警閥值：1000ppm或可調
報警誤差：<5%
氧氣濃度檢測范圍：0~25.0%
氧氣濃度檢測誤差：<0.5%
氧氣濃度檢測小示值：0.1%
缺氧報警閥值：18.0% (可調）
溫度檢測范圍：-40~+125°C
相對濕度檢測范圍：20~99%RH
檢測點：標準配置12點（可擴展到48點）
報警輸出：繼電器空接點輸出
支持MODBUS協議RTU格式通訊功能
-
分析單元：
SF6檢測范圍：0~1500ppm，
精度不低于10ppm，分辨率：1ppm
O2檢測范圍：0~25.0%
誤差：<0.5%
分辨率：0.1%
機內溫度檢測范圍：-40~+125℃
精度：±0.5℃
分辨率：0.1℃
工作電源：185~240VAC，防浪涌和雷擊功能
36采樣點自動循環測試和手動單點測試功能
通訊：MODBUS協議RTU格式通訊功能
-
釆樣單元：
檢測點：12路+1路零點校準
樣氣流速：3L/min；氣路管道可長達幾百米
釆樣管道：外徑ф6PVC管，內徑ф4，由于內徑小，可迅速置換完管道氣體
取樣方式：長壽命電磁泵，低噪聲；內置5μ孔徑
的過濾器，可有效過濾空氣雜質功能
工作電源：185~240VAC,防浪涌和雷擊功能
通訊：MODBUS協議RTU格式通訊功能
-
溫濕度單元：
溫度檢測范圍：-40~+125℃
精度：±0.5℃
分辨率：0.1℃
相對濕度檢測范圍：0~100%
精度：±3%RH
工作電源：185~240VAC，防浪涌和雷擊功能
通訊：支持MODBUS協議RTU格式通訊功能

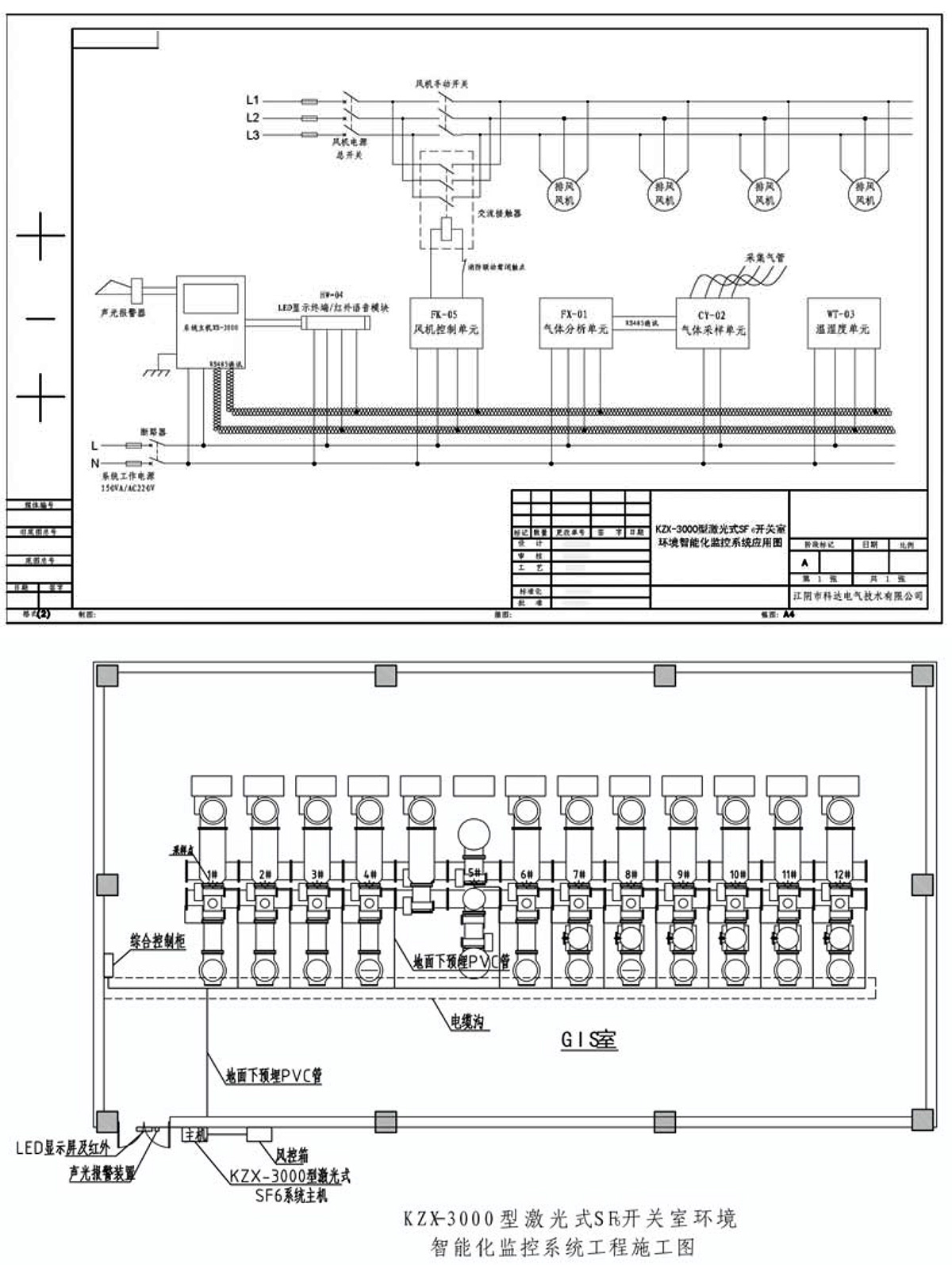

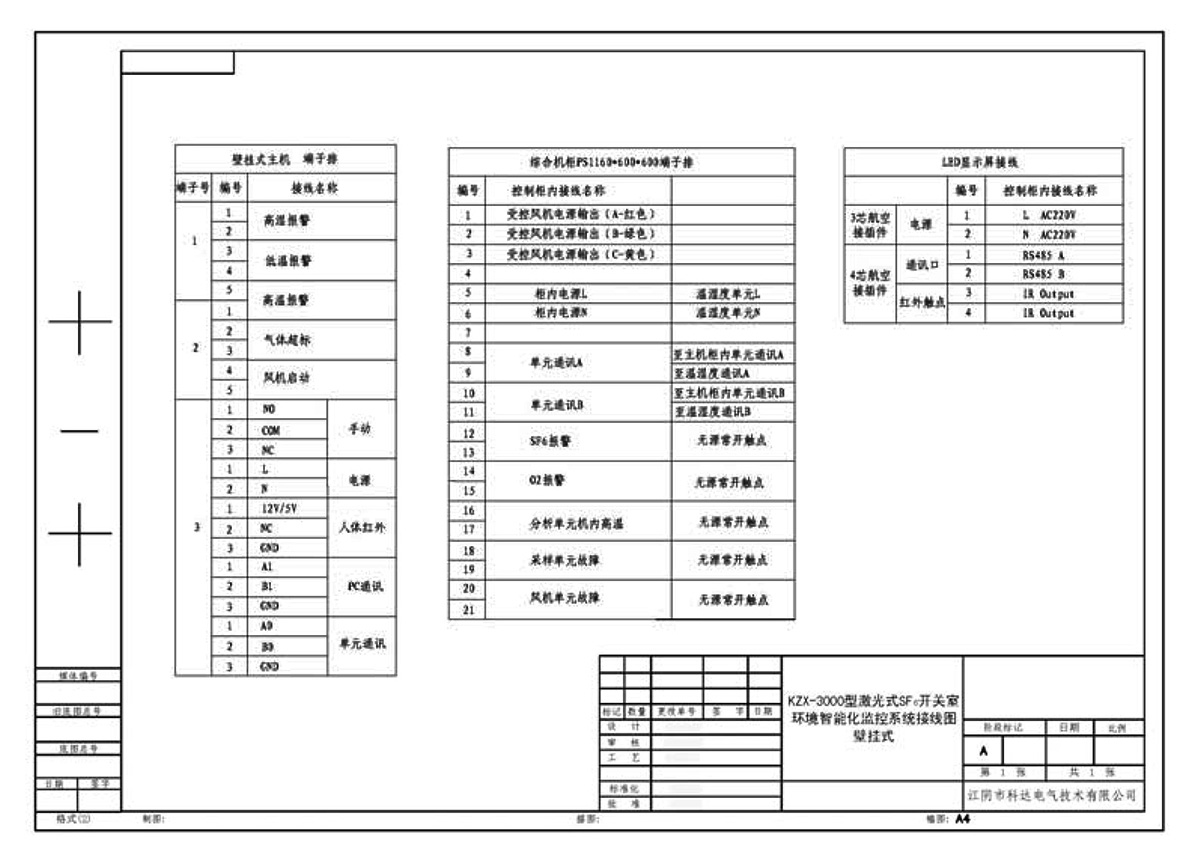

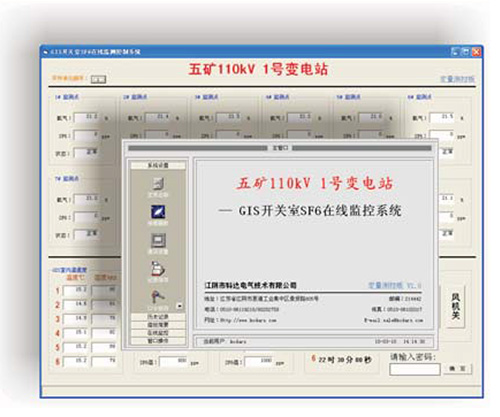

產品選配的監控軟件采用WINDOWS操作風格，提供友好的操作界面，便捷的記錄各項監控數據。
軟件具有以下功能：
1.開關室內的環境數據實時采集、顯示，并根據設定限值進行報警提示。
2.對各氣體、風機監控數據進行儲存，可連續長達五年的記錄保存。
3.對各類報警事體實時響應，具有事件追溯，打印，導出等功能。
4.歷史數據可按曰、月、年顯示，并自動繪制各監測項目的折線圖。
5.可接駁連續打印紙進行數據實時連續打印，更符合事件、數據的記錄的完整。
6.針對不同的用戶可設置不同的權限，更有效滿足開關室內的巡查、監督工作。
7.具有手動開關風機，手動啟動采集功能。
8.可視的各項監測數據報表導出，更有效的完成開關室環境的監控。
