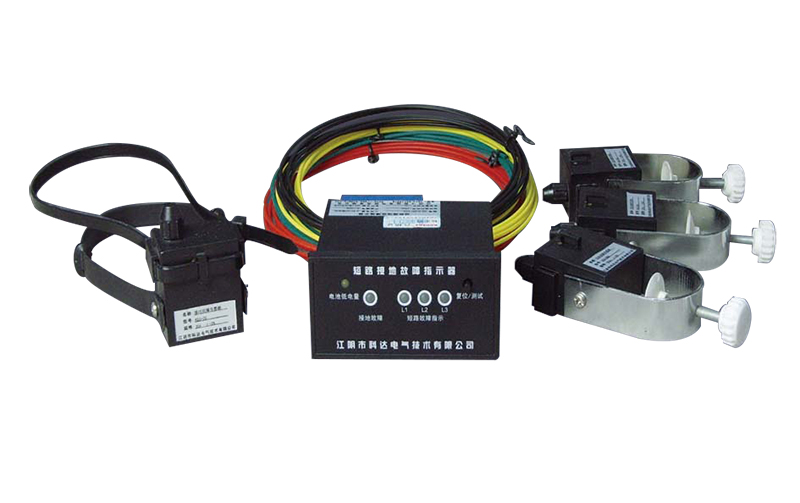

短路接地故障指示器
概述
KE系列短路接地故障指示燈是專門為城鄉電網環網供電系統設計的一種自動化監測裝置。在環網配電系統中，特別是大量使用環網負荷開關的系統中，如果下一級配電網絡系統中發生了線路短路故障或接地故障，上一級的供電系統必須在規定的時間內進行故障排除，恢復電網供電。通過使用本產品可以將故障信號傳遞給監控中心工作人員接手故障信號后，能夠迅速準確地找到故障位置，及時將故障排除，恢復供電，隨著城鄉電網改造和供電系統的不斷完善，該產品已成為城鄉電網環網系統安全維護必不可少的配置。
產品命名方式說明
產品功能
1.短路故障報警指示
短路傳感器時刻監測供電線路中電流，當期值達到或超過短路電流報警整定值時，短路傳感器發出光信號，主機通過光纖接收到此信號后，產生報警指示信號，顯示器面板上的短路故障指示等亮。
2.接地故障報警指示
接地傳感器是檢測供電線路中三相電流總和或零序電流，當其值達到或超過接地電流報警整定值時，發出報警指示，顯示器面板上的接地故障指示燈亮。
3.電池低電量報警指示
當指示器內電池電壓低于正常工作電壓時，主顯示器面板上的電池低電量指示燈亮，產生報警信號，以提示更換電池。此報警信號可一直持續直至更換電池或電池耗盡。
4.報警信息遠傳
指示器可根據不同報警指示信號驅動相應繼電器動作，用以進行信號的遠程運輸。
5.自動及遠程復歸
當指示器產生報警后，在整定的時間內，若無人工進行復位，指示器可自動進行復位，進入下一輪監測。
短路傳感器時刻監測供電線路中電流，當期值達到或超過短路電流報警整定值時，短路傳感器發出光信號，主機通過光纖接收到此信號后，產生報警指示信號，顯示器面板上的短路故障指示等亮。
2.接地故障報警指示
接地傳感器是檢測供電線路中三相電流總和或零序電流，當其值達到或超過接地電流報警整定值時，發出報警指示，顯示器面板上的接地故障指示燈亮。
3.電池低電量報警指示
當指示器內電池電壓低于正常工作電壓時，主顯示器面板上的電池低電量指示燈亮，產生報警信號，以提示更換電池。此報警信號可一直持續直至更換電池或電池耗盡。
4.報警信息遠傳
指示器可根據不同報警指示信號驅動相應繼電器動作，用以進行信號的遠程運輸。
5.自動及遠程復歸
當指示器產生報警后，在整定的時間內，若無人工進行復位，指示器可自動進行復位，進入下一輪監測。
特點
1.采用電磁感應光電裝換，光纖傳輸及CPU控制技術，具有準確高度和強抗干擾能力。
2.設有故障和電池低電量報警遠傳接點。
3.低功耗設計，高容量鋰電池或外接電源供電，電池工作壽命長（大于8年）
4.內部更換電池不用拆下主機，內部插拔結構易更換。
5.外部采用卡裝式設計，整機拆裝簡單方便。
2.設有故障和電池低電量報警遠傳接點。
3.低功耗設計，高容量鋰電池或外接電源供電，電池工作壽命長（大于8年）
4.內部更換電池不用拆下主機，內部插拔結構易更換。
5.外部采用卡裝式設計，整機拆裝簡單方便。
技術指標
短路傳感器：200A/400A/600A/800A/1000A(精度±10%)出廠設定200A
接地傳感器：20A/30A/50A/70A/100A(精度±10%)出廠設定20A
動作延時時間：40ms/60ms/80ms/160ms可選，出廠設定60ms
自動復位時間：4h,8h,12h,24h可選，出廠設定12小時
工作環境：溫度-20℃~70℃ 濕度≤95%RH無凝露
工作電源：內部鋰電池供電3.6V 使用≥8~10年（與故障報警次數有關）
遠傳信號接點容量：AC 220V/1A
指示器外型尺寸：96（W）*48(H)*91（D）mm
指示器開孔尺寸：91（W）*44(H)mm
防護等級：指示器IP40 傳感器IP67
適用電壓等級≤40.5kv
接地傳感器：20A/30A/50A/70A/100A(精度±10%)出廠設定20A
動作延時時間：40ms/60ms/80ms/160ms可選，出廠設定60ms
自動復位時間：4h,8h,12h,24h可選，出廠設定12小時
工作環境：溫度-20℃~70℃ 濕度≤95%RH無凝露
工作電源：內部鋰電池供電3.6V 使用≥8~10年（與故障報警次數有關）
遠傳信號接點容量：AC 220V/1A
指示器外型尺寸：96（W）*48(H)*91（D）mm
指示器開孔尺寸：91（W）*44(H)mm
防護等級：指示器IP40 傳感器IP67
適用電壓等級≤40.5kv
安裝方法
1.主機安裝
KE系列短路和接地故障指示器為嵌入式安裝，只需在柜門面板開91*44mm方孔，將其從正面推入，主機自帶的支架和M5*30的螺釘擰緊固定。
2.短路傳感器的安裝
首先將“U”形不銹鋼導磁環連接在一起，將傳感器用緊固螺桿固定在電纜適當的位置上（注意：要旋緊導磁環的固定螺絲）（旋緊力矩為3.5牛頓），才可保證精度。
3.接地傳感器的安裝
接地傳感器只檢測三相電流總和（零序電流），正常情況下其值應為零，因此傳感器安裝只能檢測到零序電流，電纜網的電流應被排除，傳感器安裝在電纜的屏蔽層上，傳感器上面的屏蔽接地線必須穿過傳感器后接地。
4安裝電纜
短路傳感器和主機是分別由三根光纜連接，先分別松開主機尾座板和傳感器上光纜接頭的鎖緊螺母，將光纜頭兩端分別插到光接頭的孔中（要直插到底部）后，旋緊螺母，鎖定光纜到拉不動為止。接地傳感器的安裝方式和短路傳感器相同。所有的連接均應緊固。防止松動和脫落，以保證指示器的正常工作。當光纜需要截斷時，使用美工刀垂直光纖切開，保證截面光滑垂直，如有毛刺可用2000目砂紙打磨，使用剪刀或斜口鉗等工具加工時必須打磨。
KE系列短路和接地故障指示器為嵌入式安裝，只需在柜門面板開91*44mm方孔，將其從正面推入，主機自帶的支架和M5*30的螺釘擰緊固定。
2.短路傳感器的安裝
首先將“U”形不銹鋼導磁環連接在一起，將傳感器用緊固螺桿固定在電纜適當的位置上（注意：要旋緊導磁環的固定螺絲）（旋緊力矩為3.5牛頓），才可保證精度。
3.接地傳感器的安裝
接地傳感器只檢測三相電流總和（零序電流），正常情況下其值應為零，因此傳感器安裝只能檢測到零序電流，電纜網的電流應被排除，傳感器安裝在電纜的屏蔽層上，傳感器上面的屏蔽接地線必須穿過傳感器后接地。
4安裝電纜
短路傳感器和主機是分別由三根光纜連接，先分別松開主機尾座板和傳感器上光纜接頭的鎖緊螺母，將光纜頭兩端分別插到光接頭的孔中（要直插到底部）后，旋緊螺母，鎖定光纜到拉不動為止。接地傳感器的安裝方式和短路傳感器相同。所有的連接均應緊固。防止松動和脫落，以保證指示器的正常工作。當光纜需要截斷時，使用美工刀垂直光纖切開，保證截面光滑垂直，如有毛刺可用2000目砂紙打磨，使用剪刀或斜口鉗等工具加工時必須打磨。
